TMS-15A
電圧を印加する事でプランジャを直進（リニア）方向に吸引するソレノイドです。
一般的なソレノイドであり比較的安価のため、OA機器や金銭機器などの幅広い製品に使用されています。
コイルが開放型であり、オープンフレームソレノイドとも呼ばれています。
本製品は、プランジャ経φ15のタイプになります。
外形寸法・図面

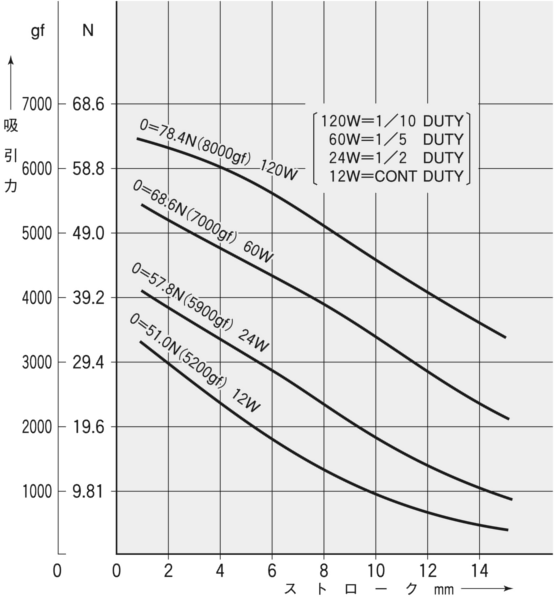

吸引力特性（初期値）
- 吸引力値にはプランジャ重量は含まれていません
- プランジャ下向きの場合は、吸引力値からプランジャ重量を引いて下さい
- プランジャ上向きの場合は、吸引力値にプランジャ重量を足して下さい
- プランジャ重量：87g
一般特性
- 温度上昇
12Wで65K(deg)以下（連続）
- 絶縁特性
100MΩ以上（DC500Vメガにて）
- 耐電圧
AC1000V 50/60Hz 1分間
- 絶縁階級
- A種絶縁（A種以外の絶縁は特殊となります）
定格表 連続定格約12Ｗ
| 電圧（V） | 抵抗（Ω） | 電流（mA） |
|---|---|---|
| 6 | 3 | 2000 |
| 12 | 12 | 1000 |
| 24 | 48 | 500 |
| 80 | 534 | 150 |
| 100 | 834 | 120 |
※上記以外の電圧はご相談ください。
その他のリニアソレノイド製品
| 機種名 | 外形寸法 | 総重量（g） | 各ストロークに対する吸引力 単位：N（gf） |
プランジャ径 | ||
|---|---|---|---|---|---|---|
| プランジャ重量（g） | 2mm | 4mm | 10mm | |||
| TMS-04D | 11x12x25 | 15 | 0.10(10) | 0.04(4) | - | φ4 |
| 3 | 1.32(135) | 0.59(60) | - | |||
| TMS-05A | 13x15x20 | 17 | 0.20(20) | 0.05(5) | - | φ5 |
| 3 | 2.50(255) | 0.88(90) | - | |||
| TMS-05C | 10x15x31 | 22 | 0.44(45) | 0.15(15) | - | φ5 |
| 4 | 3.14(320) | 1.81(185) | - | |||
| TMS-06A | 16x20x25.7 | 37 | 0.83(85) | 0.29(30) | - | φ6 |
| 5 | 5.83(595) | 3.33(340) | - | |||
| TMS-06E | 13x15x31 | 28 | 0.69(70) | 0.20(20) | - | φ6 |
| 7 | 5.10(520) | 2.65(270) | - | |||
| TMS-06S | 15x18x20.5 | 25 | 0.32(33) | 0.26(27) | - | φ6 |
| 4.5 | - | - | - | |||
| TMS-07A | 22x22.5x26.2 | 47 | 1.23(125) | 0.54(55) | - | φ7 |
| 7 | 8.43(860) | 5.34(545) | - | |||
| TMS-08A | 20x26x28 | 62 | 1.37(140) | 0.54(55) | - | φ8 |
| 10 | 10.0(1020) | 5.88(600) | - | |||
| TMS-08A2 | 22x25x26 | 64 | 1.77(180) | 0.74(75) | - | φ8 |
| 10 | 11.1(1130) | 6.77(690) | - | |||
| TMS-08B | 24x29x29 | 90 | 2.65(270) | 1.13(115) | - | φ8 |
| 11 | 12.9(1320) | 9.31(950) | - | |||
| TMS-08C | 20x26x37.2 | 86 | 3.43(350) | 1.37(140) | - | φ8 |
| 12 | 12.6(1280) | 9.81(1000) | - | |||
| TMS-08D | 24x29x40 | 112 | 3.92(400) | 1.77(180) | 0.25(25) | φ8 |
| 14 | 13.3(1360) | 10.9(1110) | 3.82(390) | |||
| TMS-08I | 14x19x41 | 52 | 0.98(100) | 0.39(40) | - | φ8 |
| 14 | 6.67(680) | 4.31(440) | - | |||
| TMS-08L | 20×26×36 | 86 | 2.40(245) | 1.98(202) | - | φ8 |
| 13.2 | 7.69(784) | 7.63(778) | - | |||
| TMS-10A | 20x26x28 | 66 | 1.57(160) | 0.69(70) | - | φ10 |
| 14 | 11.9(1210) | 7.26(740) | - | |||
| TMS-10B | 24x29x29 | 94 | 2.94(300) | 1.37(140) | - | φ10 |
| 17 | 16.5(1680) | 11.1(1130) | - | |||
| TMS-10B4 | 24x29x31 | 92 | 3.14(320) | 1.37(140) | - | φ10 |
| 17 | 15.2(1550) | 11.5(1170) | - | |||
| TMS-10C | 24x29x40 | 120 | 5.29(540) | 2.35(240) | 0.39(40) | φ10 |
| 21 | 19.2(1960) | 15.3(1560) | 5.49(560) | |||
| TMS-10CS | 24x29x33.3 | 94 | 2.4(245) | 1.65(169) | 0.45(46) | φ10 |
| 17.5 | 10.8(1105) | 10.2(1044) | 3.9(398) | |||
| TMS-10D | 27x30x53.5 | 185 | 9.41(960) | 5.59(570) | 1.28(130) | φ10 |
| 27 | 21.4(2180) | 19.2(1960) | 11.5(1170) | |||
| TMS-10M | 20×26×36 | 86 | 1.91(195) | 1.32(135) | - | φ10 |
| 17.5 | 9.16(934) | 8.31(854) | - | |||
| TMS-12A | 27x30x53.5 | 188 | 8.33(850) | 4.61(470) | 1.08(110) | φ12 |
| 37 | 27.0(2750) | 23.5(2400) | 12.8(1300) | |||
| TMS-12B | 36x40x50 | 315 | 13.7(1400) | 8.82(900) | 2.55(260) | φ12 |
| 37 | 34.8(3550) | 31.4(3200) | 21.6(2200) | |||
| TMS-12C | 30x38x64 | 330 | 14.7(1500) | 9.81(1000) | 2.75(280) | φ12 |
| 47 | 32.8(3350) | 30.4(3100) | 20.1(2050) | |||
| TMS-15B | 36x40x70 | 450 | 21.6(2200) | 14.7(1500) | 4.41(450) | φ15 |
| 82 | 50.0(5100) | 45.6(4650) | 33.3(3400) | |||
| TMS-15C | 30x38x64 | 355 | 15.7(1600) | 9.56(975) | 2.65(270) | φ15 |
| 77 | 45.1(4600) | 39.2(4000) | 25.5(2600) | |||
